Ansys Zemax는 Ray Tracing 기반의 광학 설계 S/W로써 결상 광학계 설계 뿐만 아니라 Non-Sequential Ray Tracing 을 이용하여 조명 광학계를 설계할 수 있습니다.

광학설계 데이터를 CAD데이터로 변환하여 작업이 가능하고 FEA Solver를 이용하여 열 및 구조적 변형에 의한 성능을 평가 할 수 있습니다.

제품 구성

Zemax OpticStudio

Sequeitnal 및 Non-Sequential Ray Tracing 기능을 활용하여 결상 광학계 및 조명광학계 설계가 가능합니다. 렌즈설계에 필요한 수차 분석, MTF 분석 및 최적화 기능이 제공되며 공차분석 및 C#, C++, Matlab, Python과 같은 외부 프로그램과 연동하여 분석이 가능합니다.

Zemax OpticStudio STAR Module

Zemax OpticStudio STAR(Structural, Thermal, Analysis and Results) Module은 FEA(Finite Element Analysis) 를 이용하여 설계한 광학계에 대해 구조적, 열적 변화에 의한 성능 변화를 시뮬레이션 할 수 있는 제품 입니다.

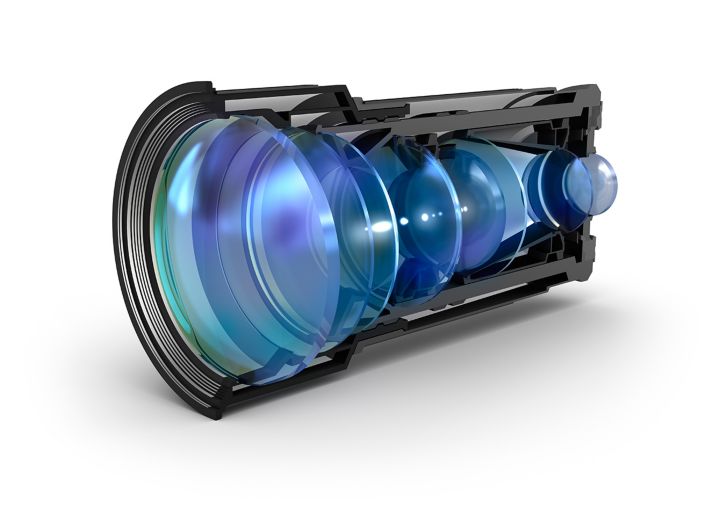

Zemax OpticsBuilder

CAD 사용자가 OpticStudio에서 설계한 광학설계 데이터를 CAD형식으로 편리하게 변환할 수 있는 기능을 제공합니다. 렌즈 광학계를 재구성할 필요없이 광학설계 데이터를 자동으로 변환해 주므로 시간을 절약할 수 있고 기구물이 광학설계에 어떤 영향을 미치는지 확인할 수 있습니다.

특징 및 기능

Define Optical System

  • 초보자도 쉽게 사용할 수 있는 직관적인 User Interface
  • Numeral Beam Propagation을 이용한 광섬유 및 Waveguide의 beam profile 계산
  • 200개 이상의 Field point를 사용하여 복잡한 Freeform 광학계 및 비회전대칭 광학계 설계
  • 결상 광학계와 조명 광학계를 하나의 플랫폼에서 구현 가능

Analyze Performance of Optical System

  • 설계한 광학 시스템의 성능 분석
  • Freeform 설계를 위한 Full-Field 수차 분석
  • MTF 최적화 및 실제 이미지 시뮬레이션

Optimization

  • 최신 Optimization 기능을 활용한 설계 시간 감축
  • 10배 이상 빠른 MTF 최적화

Tolerance Analysis

  • Monte Carlo 공차 분석

Analyze Performance of Optical System

  • 설계한 광학 시스템의 성능 분석
  • Freeform 설계를 위한 Full-Field 수차 분석
  • MTF 최적화 및 실제 이미지 시뮬레이션

Customize

  • ZOS-API, C#, C++, MATLAB, Python을 활용한 분석
  • Zemax Programming Language , Custom DLL 기능 제공
